精密光伏石墨熱場的結構首要由壓環、保溫體系、石墨坩堝、坩堝支撐組件、電極、加熱器、導流筒、石墨螺栓及維護設備等部件構成，其規劃通過資料優化與結構立異完成高效、穩定、耐用的功能，以下為具體結構解析：
一、核心功能部件
    壓環：由若干圓弧組成的圓環形石墨片，放置在蓋板與爐壁的接觸處，避免熱量和氣體通過壁爐與蓋板之間的縫隙走漏，保證熱場密封性。
保溫體系：
    隔熱罩：由上隔熱罩、隔熱碳?xì)趾拖赂魺嵴纸M成，即兩層環形石墨中間夾一層石墨碳?xì)?，形成多層隔熱結構。
    保溫罩：分為上、中、下保溫罩，由保溫筒外包裹石墨碳?xì)謽?gòu)成，石墨碳?xì)职膶訑?shù)視情況而定。下保溫罩形成底部保溫體系，加強鍋底保溫，進步鍋底溫度，減少熱量損失。
    石墨坩堝：用于熔化硅料的容器，一般選用三瓣結構，以避免硅料在熔化過程中溢出。三瓣規劃便于設備和拆卸，同時進步坩堝的強度和穩定性。
坩堝支撐組件：
    坩堝托桿：支撐石墨坩堝的桿狀部件，保證坩堝在熱場中的穩定位置。
    坩堝托盤：放置在坩堝底部，進一步穩定坩堝并渙散壓力。
電極：用于將電能傳遞給坩堝的導體，一般選用石墨資料制成。電極具有    杰出的導電性和耐高溫性，可以穩定地固定加熱器，并通過加熱器傳輸電流。

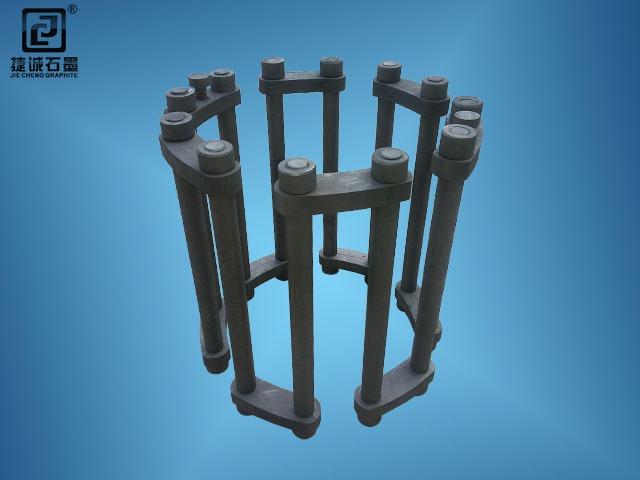

    加熱器：用于產生熱量的設備，一般選用電阻加熱方式。石墨加熱器可根據需要調節溫度，將電能轉化為熱能，用于熔化硅料并堅持單晶生長所需的溫度。
    導流筒：首要用于控制熱場的溫度梯度，引導氬氣流動，優化熱場內的氣流分布，進步單晶硅的生長質量。
二、輔佐銜接部件
    石墨螺栓：用于銜接和固定熱場中的各個部件，保證熱場的整體穩定性和密封性。
三、安全維護設備
    為避免漏硅和維護熱場部件，爐底、金屬電極、托桿等位置一般都設置了維護板或維護套。這些維護設備可以避免硅液走漏對熱場造成損壞，同時維護熱場部件免受高溫和化學腐蝕的影響。
四、資料優化與結構立異
    資料選擇：精密光伏石墨熱場一般選用高純度、高強度的石墨資料制成，如等靜壓石墨。這種資料具有優異的導熱功能、耐高溫功能和耐腐蝕功能，可以滿意光伏單晶硅生長的高要求。
結構立異：
    加熱器腳板規劃：作為支撐加熱器的要害承重部件，加熱器腳板選用防裂、防粘與模塊化規劃。例如，增設石墨維護罩、選用雙環形凹槽密封計劃等，進步腳板的穩定性和耐用性。
    鉸接式短長板組合：石墨加熱器選用鉸接式短長板組合，通過自適應形變抵消熱應力，使腳板支撐穩定性提高60%。這種柔性規劃或?qū)⒊蔀榇蟪叽鐭釄?chǎng)標配。
